El proyecto hidroeléctrico Quijos, que producirá 50 MW, se ubica a aproximadamente 80 km al sureste de la ciudad de Quito y a 17 km de la población de Papallacta; y, utilizará para la producción de energía las aguas provenientes de los ríos Papallacta, Quijos y sus afluentes en el tramo comprendido entre la cuenca alta del río Quijos y de la población de Cuyuja.
El Proyecto Hidroeléctrico Quijos aportará al Sistema Nacional Interconectado 353 GWh de energía por año, lo cual podría abastecer las necesidades de alrededor de 250 000 familias ecuatorianas o los requerimientos de las Provincias de Napo, Pastaza y Orellana.

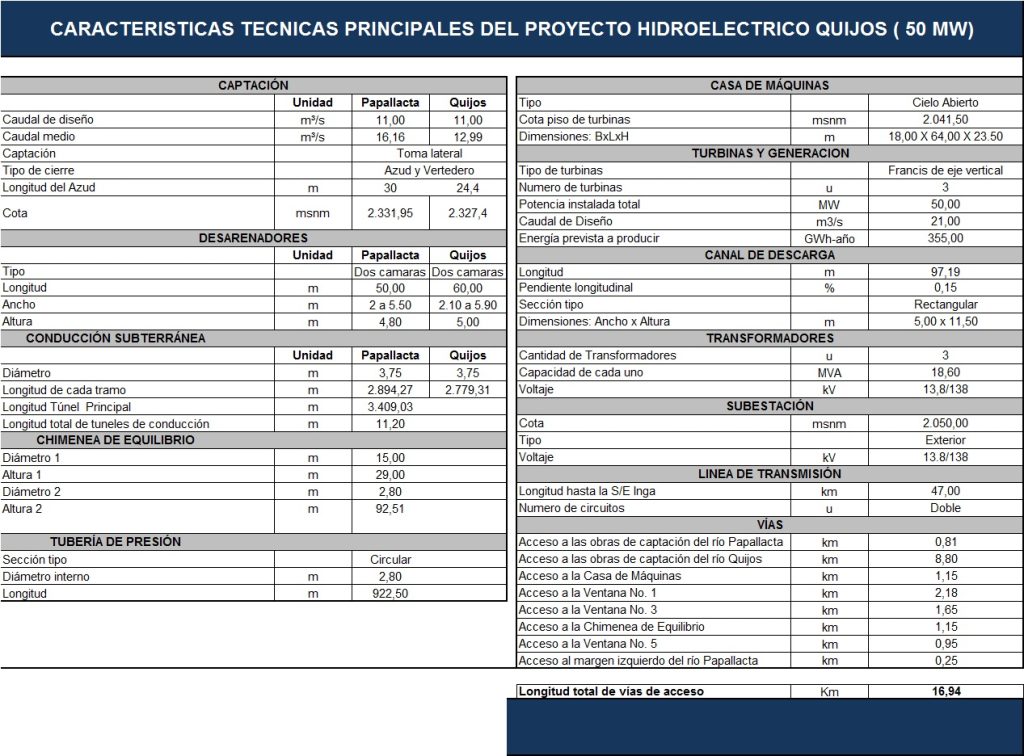

Datos Técnicos
Características
Las obras de captación en el río Quijos se encuentran ubicadas en el tramo medio del río, en la cota 2 323,0, a aproximadamente 8,0 km aguas arriba de la confluencia de este río con el Papallacta. Las obras consisten de un azud de derivación de 25 m de ancho; una toma lateral; un desarenador subterráneo de una sola cámara con una longitud de 90 m, 6,0 m de ancho y una profundidad de 8 m; y, un pozo de presión de 3,0 m de diámetro libre y 144 m. de altura.
Las obras de captación en el río Papallacta se encuentran ubicadas aproximadamente en la cota 2 323,0, aproximadamente a 100 metros aguas arriba de la confluencia del río Victoria. Las obras consisten en un azud de 30,0 m. de ancho; una toma lateral y un desarenador de dos cámaras, cada una con 5,5 m de ancho, altura útil de 5,0 m y una longitud de 58,5 m; y, un pozo de presión de 3,0 m de diámetro libre y 145 m de altura.
El túnel de conducción del río Quijos, de 2 373 m de longitud, y el túnel de conducción del río Papallacta, de 2 392 m de longitud, se unen y forman un túnel común de 4 522 m de longitud hasta llegar al sector de la casa de máquinas. La chimenea de equilibrio se conecta al túnel principal a una distancia de 1 194 m antes del portal de salida. Los túneles son básicamente revestidos con una o dos capas de hormigón simple o reforzado con fibra metálica y llevarán una losa de hormigón en la solera. Algunos tramos de los túneles serán revestidos con una capa de hormigón reforzado quedando un diámetro interno de 3,0 m. El tramo del túnel aguas abajo de la chimenea de equilibrio será revestido con lámina de acero o con una membrana delgada de acero empotrada en el hormigón.
La chimenea de equilibrio es de tipo orificio restringido, de 9 m de diámetro interno libre y 39 m de altura. El tanque se conecta al túnel de presión por intermedio de un pozo vertical de diámetro interno libre de 3,0 m y 233 m de altura.
La casa de máquinas es superficial y está equipada con tres unidades de generación con una capacidad total de 50 MW. El edificio de la casa de máquinas tiene 64 m de longitud, 18 m de ancho y 26,5 m de altura. Las aguas turbinadas son descargadas por medio de un canal rectangular de hormigón, de 4,0 m de ancho, al sitio de la confluencia de los dos ríos.
Las turbinas serán diseñadas para entregar una potencia garantizada no menor que 17 MW, cada una, cuando operan al cien por cien (100%) de apertura del distribuidor, con un salto neto de diseño de 283,5 metros. La eficiencia esperada para este punto de operación no puede ser menor al 91,5%. La eficiencia máxima esperada es del 92,5%. El caudal de descarga estimado para el punto nominal de operación será de 6,97 m3/s, se ha previsto que en el punto de máxima eficiencia el caudal esté entre el 80% y el 90% del nominal de operación (esto es entre 5,6 y 6,3 m3/s)
La velocidad nominal de rotación de las turbinas será de 720 r.p.m. y la máxima velocidad de embalamiento de 1 200 r.p.m. (166,6%). La velocidad crítica del conjunto total de partes rotatorias de la unidad deberá ser como mínimo un 20% mayor que la máxima velocidad de embalamiento.
Los generadores serán sincrónicos de eje vertical y se conectarán a un banco de tres transformadores monofásicos que elevan el voltaje de 13,8 a 138 kV.
La subestación de elevación 13.8 a 138 kV está localizada al costado oeste de la casa de máquinas, en la cota 2 047.
Sitio de Desarrollo
El Proyecto Hidroeléctrico Qujos se encuentra ubicado en la provincia de Napo, catón Quijos, parroquia Cuyuja, aproximadamente a 80 km al sur-este de la ciudad de Quito y 17 km desde Papallacta. Aportará al cambio de la matriz energética del Ecuador con 50 MW de potencia.

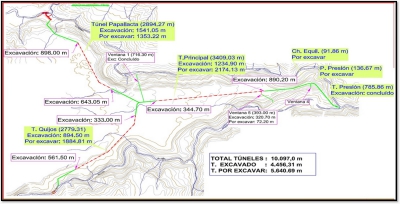

Avances de Obra
El proyecto hidroeléctrico Quijos se encuentra suspendido desde el año 2015, debido inconvenientes de carácter jurídico y técnico con la ex empresa Contratista. CELEC EP se encuentra realizando las acciones administrativas y técnicas para su reactivación verificando aspectos de construcción, que implica finalización de obras civiles, suministro, montaje y puesta en servicio del equipamiento electromecánico.
Procesos MDL
El Proyecto Hidroeléctrico Quijos obtuvo los Certificados por Mecanismos de Desarrollo Limpio, – MDL, establecidos por el protocolo de Kioto, para proyectos que coadyuven a la reducción de monóxido de carbono, para ello.
Beneficios
- Generar 355 GWh de energía por año.
- Se reducirán las emisiones de CO2 en 140.000 toneladas anuales.
- Sustitución de Generación Térmica.
- Se estimula el desarrollo socio – económico de la zona de influencia del Proyecto por la generación de empleo para la mano de obra calificada y no calificada.
- Durante el proceso de construcción se generará más de 500 plazas de empleo directo.
- Posibilidad de conexión de 42.94 MW de las estaciones de bombeo El Salado, Baeza y Papallacta, al sistema eléctrico de la EEQ.
- Cubrir parte de la necesidad energética debido al crecimiento de la demanda.
Hidrología
La cuenca hidrográfica está constituida por los ríos Papallacta y Quijos. El Papallacta en su trayecto recoge los aportes de varios afluentes como el Tambo, Tuminguina, Blanco Chico, Blanco Grande, Chalpi, Cuyuja, Victoria y un gran número de pequeñas quebradas; mientras que, el Quijos recibe aportes originados en los deshielos del Antisana como el Tzunujo y la quebrada Cambuyacu.
El sistema hídrico aprovechado drena por la vertiente oriental de los Andes y su curso principal es este-oeste. La longitud del Papallacta, desde su nacimiento hasta su confluencia con el Quijos, es de 40 km y la longitud del río Quijos desde su nacimiento hasta la confluencia con el Papallacta es de 34 km. Es una cuenca de drenaje no degradada, no existen zonas con cultivos extensivos, las zonas superiores son páramos con pajonales. Asimismo, en la cuenca del Papallacta hay un buen número de lagunas que marcan una tendencia a la regulación natural de la cuenca. Las zonas medias y bajas están cubiertas de bosques y vegetación tipo arbusto.
El estudio de caudales en los sitios de toma en los ríos Papallacta y Quijos se basa en la siguiente información: los caudales naturales-históricos de la Estación Hidrométrica Quijos en Baeza; los caudales naturales en los sitios de captación; los usos consuntivos actuales y futuros en la cuenca alta; los caudales disponibles en los sitios de captación y las curvas de duración general de caudales medios diarios y mensuales disponibles para distintos períodos de la vida útil del proyecto.
En los estudios de actualización hidrológica de la zona de los proyectos realizado en febrero de 2007, se han establecido los caudales derivados que son los disponibles en el río, que al ser captados, son conducidos hasta la casa de máquinas, señalando que se los ha limitado hasta el valor máximo determinado por la capacidad de conducción para la toma en Papallacta y Quijos.
A continuación, se presenta un resumen de los caudales mensuales medios en los períodos 2011- 2015; 2016-2020; 2021- Futuro, que corresponden a la suma de los caudales derivados de los ríos Papallacta (incluido el Victoria) y el Quijos:
