Central Hidroeléctrica Minas San Francisco

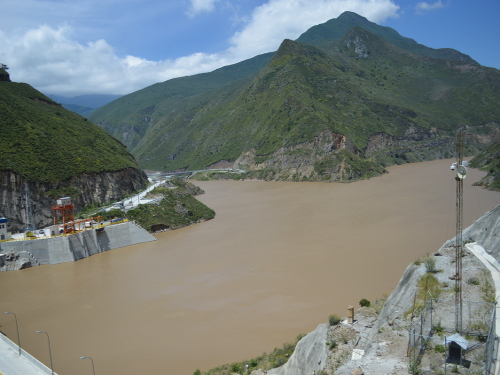

Tipo Gravedad, construida en hormigón rodillado, de 80 m de altura medida desde la cimentación. Posee tres vertederos de excesos y dos desagües de fondo. El eje de la estructura se ubica en el sector de San Francisco en el río Jubones, aguas abajo de la confluencia con el río San Francisco, produciendo un embalse de 14 millones de metros cúbicos de agua y una cola de 5 km que llegará aproximadamente al sector denominado “la Virgen” en la vía Girón -Pasaje.

La presa está conformada por:

11 bloques, que comprenden: Un bloque del desagüe de fondo, dos bloques que conforman el vertedero y ocho bloques que forman el cuerpo de la presa.
Un canal de aproximación para facilitar la limpieza de los sedimentos a evacuarse por el desagüe de fondo.
Un cuenco amortiguador construido a pie de presa.
Dos ataguías y un túnel de desvío ubicado en la margen izquierda con una longitud total de 340.62m, siendo su sección de excavación de forma de herradura de 9.70m×9.85m (ancho x altura), después del revestimiento, la sección se reduce a 8.40m×8.40m; obras que permitieron la construcción de la presa.

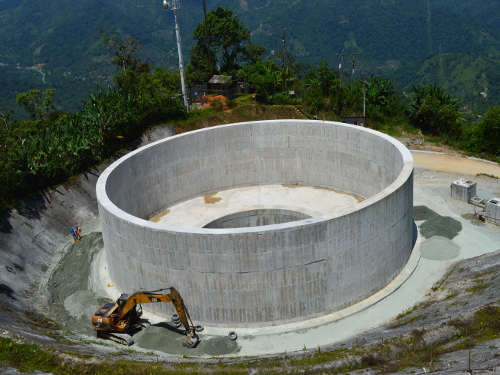

Se desarrolla a lo largo de la margen derecha del río Jubones con una longitud de 13,9 Km, diseñado para un caudal de 65,0 m3/s.

A lo largo del túnel se construyeron las siguientes ventanas de acceso:

Galería de Salida de TBM (0+433.30m).
Túnel de Ventilación (4+861.0m).
Ventana de Entrada de TBM (10+781.41).
Túnel de Drenaje (11+136.35m).
Ventana DBM (12+300m) para la excavación del túnel con el sistema convencional.
Ventana Gramalote (13+857.24m), para acceder a la cámara de la válvula mariposa (13+956.82m) y la construcción del túnel de baja presión con el sistema convencional desde aguas abajo.
Para su ejecución se utilizaron dos métodos constructivos : TBM y DBM.

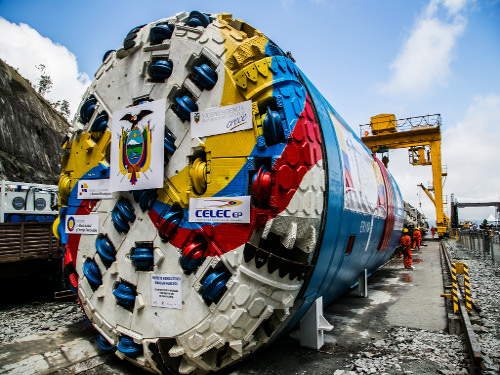

TBM: El 62% del túnel se construyó con el método de TBM, (Tunnel Boring Machine) con una sección de excavación circular y un de diámetro 5.67m, revestido con dovelas prefabricadas con un diámetro es de 4.8m.
DBM: El 38% restante se construyó con el método de DBM (perforación y voladura) con una sección transversal de excavación en forma de herradura de 5.90m×6.20m, recubierta luego con hormigón armado fundido en sitio. Luego del revestimiento la sección terminada es de 4.50m×4.50m en forma de herradura.

Casa de Máquinas

Ubicada en el sector de Gramalote, está compuesta por tres turbinas tipo Pelton de Eje Vertical alojadas en la casa de máquinas del proyecto. Cada una de las turbinas, tienen una potencia nominal de 90 MW, se encuentra acoplada a un generador eléctrico, de una velocidad de rotación de 360 rpm y una tensión nominal de 13.8 KV. La energía producida por el generador eléctrico es conducida a un transformador elevador ubicado en una caverna de trasformadores, donde la tensión se eleva a 230 KV.

El Pozo Combinado (cables, ventilación, ascensor y escaleras) tiene una profundidad de 440.97 m, el diámetro de la sección transversal es de 6.0m; después del revestimiento, el diámetro es de 5.4m.

Túnel de descarga, luego de pasar por las turbinas el agua pasa a un túnel de descarga con una de sección tipo baúl de 7.20 x 6.35 m y 1,6 Km de longitud, que devuelve el caudal al río Jubones

La energía es finalmente conducida mediante un pozo de cables hacia una subestación de seccionamiento, desde la cual pasa a aportar al sistema nacional interconectado.

La energía es finalmente conducida mediante un pozo de cables hacia una subestación de seccionamiento, desde la cual pasa a aportar al sistema nacional interconectado.

La línea de transmisión tiene una longitud de 42 km y en total son 99 torres misma que permitirán la interconexión entre la subestación Minas con la subestación San Ildefonso. Esta permitirá evacuar la energía generada desde la Central Hidroeléctrica Minas- San Francisco al Sistema Nacional Interconectado, a un nivel de tensión de 230 Kilovoltios.
